高壓磁浮子液位計技術要求

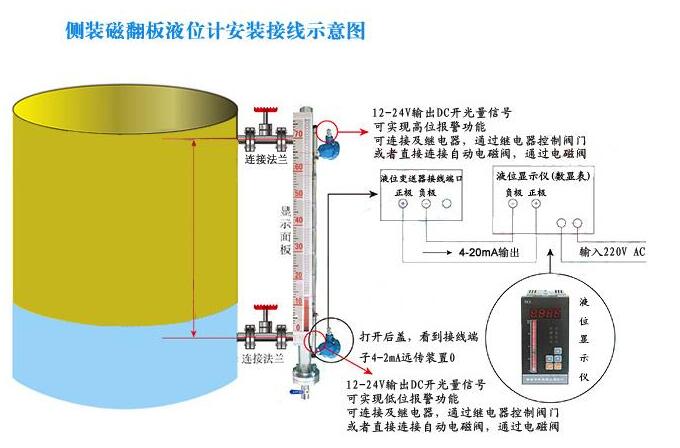

液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。
?
1、總則
高壓磁浮子液位計的制造、檢驗與驗收應符合GB150和圖樣的要求。
2、材料
（1）液位計的本體材料、浮子材料均采用1Cr18Ni9Ti制作。
（2）液位計所用法蘭、法蘭蓋應符合HGJ50、HGJ51、HGJ61、HGJ62、HGJ66的規定。
（3）液位計中的磁鋼采用稀土永磁合金，浮子表面磁感應強度≥0.1T。
3、焊接要求
（1）本體、法蘭、接管間的焊接應符合JB/T4709以及有關法蘭標準的規定。焊接采用氬弧焊或電弧焊，焊接材料根據所用材料按HGJ15和JB/T4709的有關規定選用。
（2）浮子的焊接須采用氬弧焊、焊接材料根據浮子材料選用。
（3）焊接后焊縫和熱影響區表面不得有裂紋、氣孔、弧坑和夾渣等缺陷。
4、功能要求
（1）液位計的指示誤差應不大于±10mm。
（2）標尺的標度值應準確、清晰、標尺的長度允差為2mm/m。標尺外表應平整、清洗、無毛刺和損傷。
（3）浮子應動作靈活，不得有卡阻現象。
5、壓力試驗
（1）本體按1.5倍公稱壓力進行水壓試驗，不允許滲漏和產生異常變形。
（2）浮子按1.25倍公稱壓力進行水壓試驗，不允許滲漏和異常變形。
（3）浮子水壓試驗應單獨進行，本體水壓試驗時須將浮子取出。
6、標記
（1）液位計的標記按照HG/T 21854-95要求，用不銹鋼銘牌打上規格型號、材質、生產廠家等內容，并永久固定在本體上。
?
